Как правильно подобрать блок автоматики для аварийного ввода резерва
Оглавление
Блоки автоматики FUBAG используются в системах аварийного ввода резерва для автоматического переключения электроснабжения при отключении внешней электрической сети. При пропадании напряжения блок автоматики запускает генератор и переводит на него нагрузку. Переключение происходит автоматически, без участия пользователя.
Надёжность работы системы аварийного ввода резерва зависит от того, насколько правильно подобраны блок автоматики, генератор и схема подключения. При выборе оборудования последовательно учитывают параметры сети и подключаемой нагрузки.
Подбор блока автоматики
Выбор блока автоматики начинают с типа двигателя генератора. Блоки автоматики серии Startmaster BS 6600, BS 6600D, BS 11500, BS 11500D, BS 25000 и BS 25000D подключаются только к генераторам с бензиновым двигателем серии BS. Использовать такие блоки с дизельными генераторами нельзя. Для генераторов с дизельным двигателем применяются блоки серии Startmaster DS 25000 и DS 25000D.
Следующий шаг — определить мощность блока автоматики. Она должна быть больше максимальной суммарной мощности всех потребителей, которые могут быть подключены одновременно. Тип ввода внешней электрической сети также влияет на выбор блока автоматики. При однофазном вводе используют однофазный блок автоматики. Если внешняя сеть трёхфазная, применяют трёхфазный блок с маркировкой «D».
Подбор генератора
Генератор для аварийного ввода резерва выбирают по суммарной мощности одновременно подключенных потребителей с учётом их пусковых токов при отключении внешнего электроснабжения.
Тип генератора определяется составом нагрузки. Если все потребители однофазные, используют однофазный генератор с маркировкой A ES. Если в системе есть как однофазные, так и трёхфазные потребители, применяют трёхфазный генератор с маркировкой DA ES.
Схемы подключения АВР

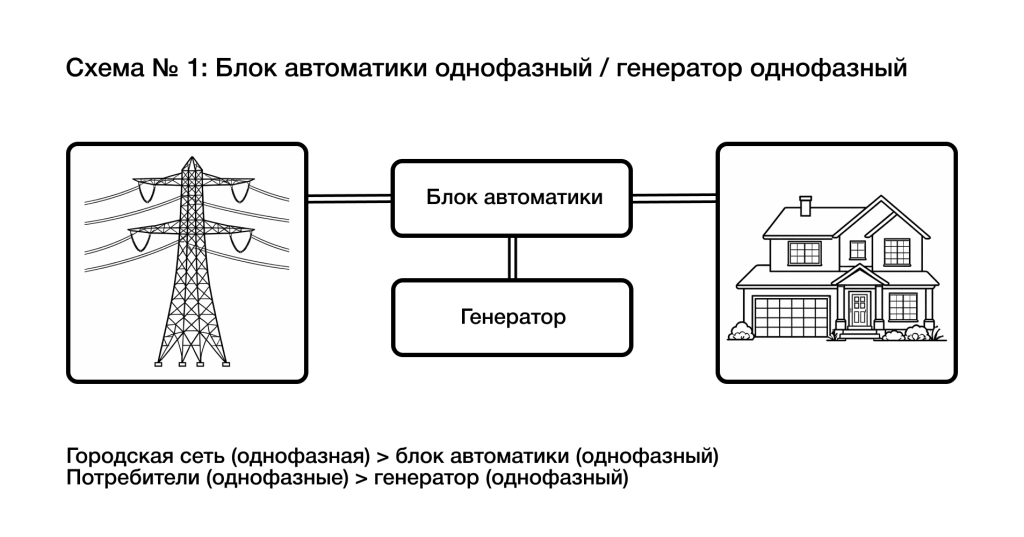

Однофазная сеть с однофазным генератором
При однофазной внешней сети применяют схему, при которой однофазная сеть подключается к однофазному блоку автоматики, а потребители запитываются от однофазного генератора.

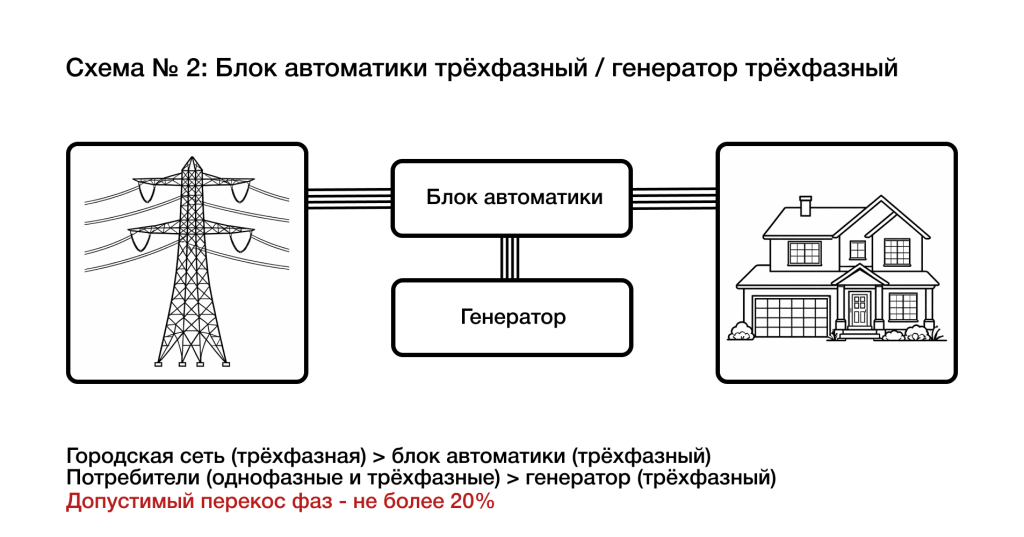

Трёхфазная сеть с трёхфазным генератором
При трёхфазной внешней сети используют трёхфазный блок автоматики и трёхфазный генератор. В такой системе могут быть подключены однофазные и трёхфазные потребители. При эксплуатации важно равномерно распределять нагрузку по фазам генератора. Допустимый перекос фаз не должен превышать 20 процентов.

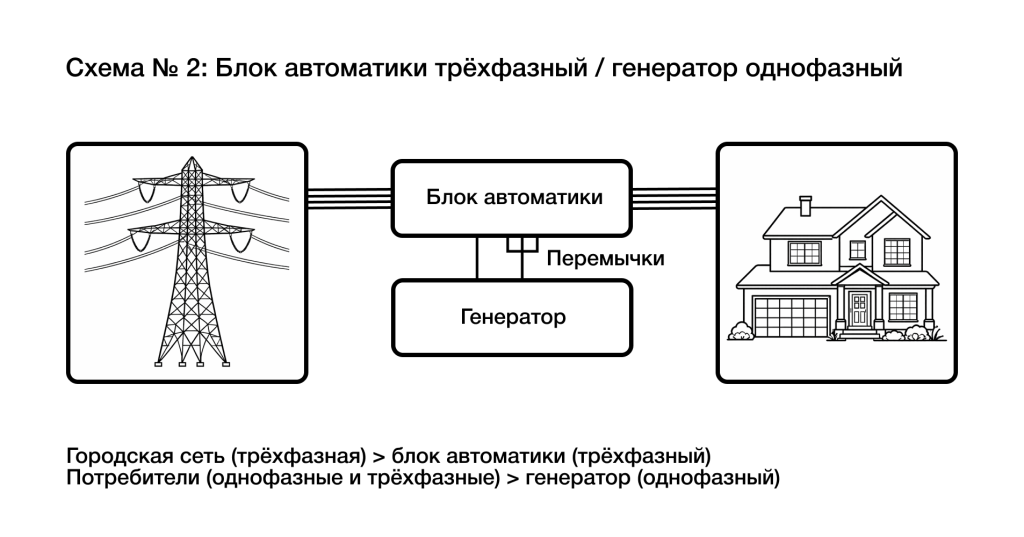

Трёхфазная сеть с однофазным генератором
Также допускается схема, при которой при трёхфазном вводе внешней сети используют трёхфазный блок автоматики и однофазный генератор. В этом случае применяются перемычки, обеспечивающие корректную работу схемы.
